导语：碳元素不天然等于导电
在功能材料领域，碳材料一直是一个非常特殊的存在。它既可以表现为绝缘的金刚石，也可以表现为导电性优异的石墨、炭黑、石墨烯和碳纳米管。
也就是说，碳元素本身并不天然等于“导电”，真正决定碳材料导电性能的，是它的原子排列方式、电子结构以及在复合体系中能否形成连续导电通路。
sp² 共轭结构与离域 π 电子

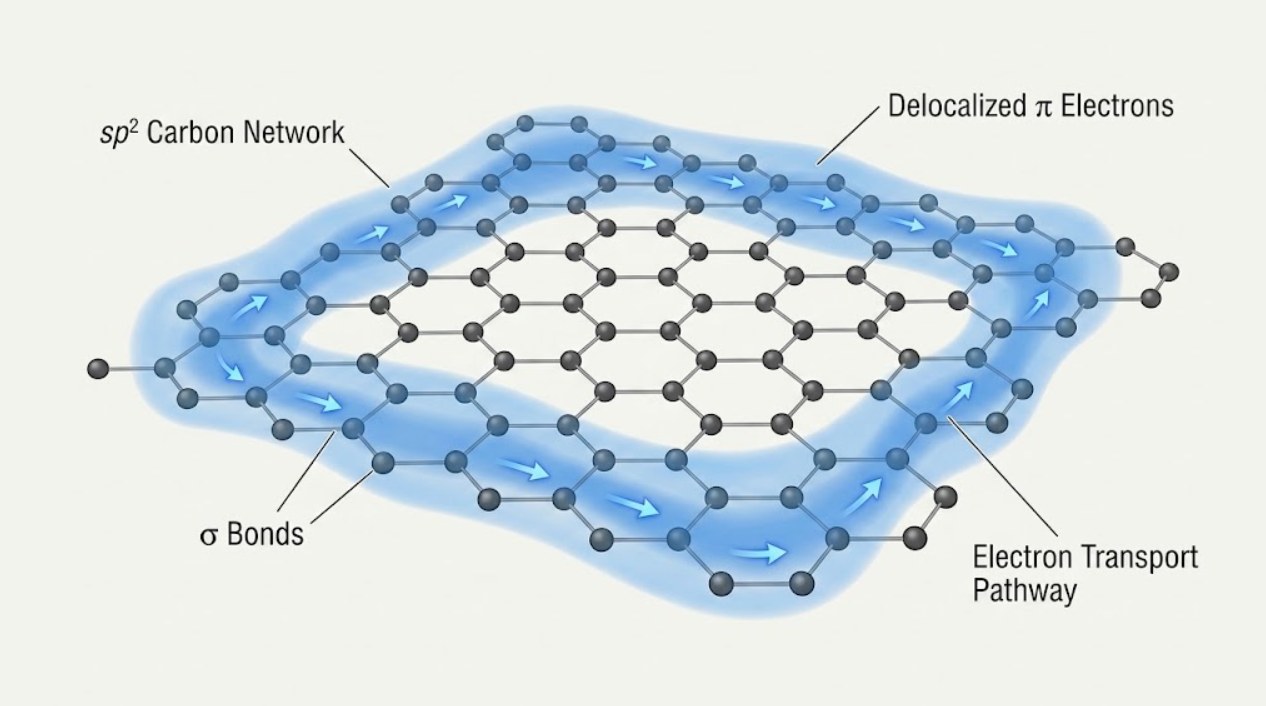

从微观结构来看，导电型碳材料通常富含 sp² 杂化碳结构。在石墨、石墨烯、碳纳米管和部分炭黑中，碳原子以平面或近似平面的六元环结构排列，每个碳原子与周围三个碳原子形成 σ 键，同时还保留一个垂直于平面的 p 轨道。
这些 p 轨道相互重叠，形成离域 π 电子体系。所谓“离域”，就是电子不再被限制在某一个固定的化学键上，而可以在较大的碳骨架范围内移动。
正是这些可移动的 π 电子，赋予了碳材料良好的导电能力。当外加电场作用于材料时，离域电子可以沿着碳层、碳管或碳颗粒之间的路径发生定向迁移，从而形成电流。因此，导电型碳材料的本质并不是“黑色所以导电”，而是其内部存在能够支持电子迁移的共轭碳结构。
石墨、石墨烯和碳纳米管的导电路径
以石墨为例，它由一层层石墨烯片层堆叠而成。每一层内部碳原子之间具有高度有序的 sp² 共轭结构，电子可以在层内较自由地移动，所以石墨沿层面方向具有较好的导电性。
但层与层之间主要依靠较弱的范德华力结合，电子跨层传输能力相对较弱，因此石墨的导电性具有明显的方向差异。
石墨烯可以看作单层石墨结构，由于二维共轭网络完整，载流子迁移能力强，因此具有非常优异的本征电学性能。碳纳米管则可以理解为卷曲起来的石墨烯片层，它既具有连续的 sp² 碳骨架，又具备一维管状结构，在导电复合材料、抗静电材料、电磁屏蔽材料和柔性电子材料中具有重要价值。
炭黑与导电渗流阈值
炭黑的导电机理略有不同。炭黑并不是完全有序的石墨结构，而是由许多纳米级碳颗粒聚集形成的复杂结构，其中包含一定比例的石墨微晶、无定形碳和表面官能团。
单个炭黑颗粒的导电能力并不是唯一关键，更重要的是它们在聚合物、涂料或橡胶体系中能否相互接触或足够接近，形成贯通整个材料的导电网络。

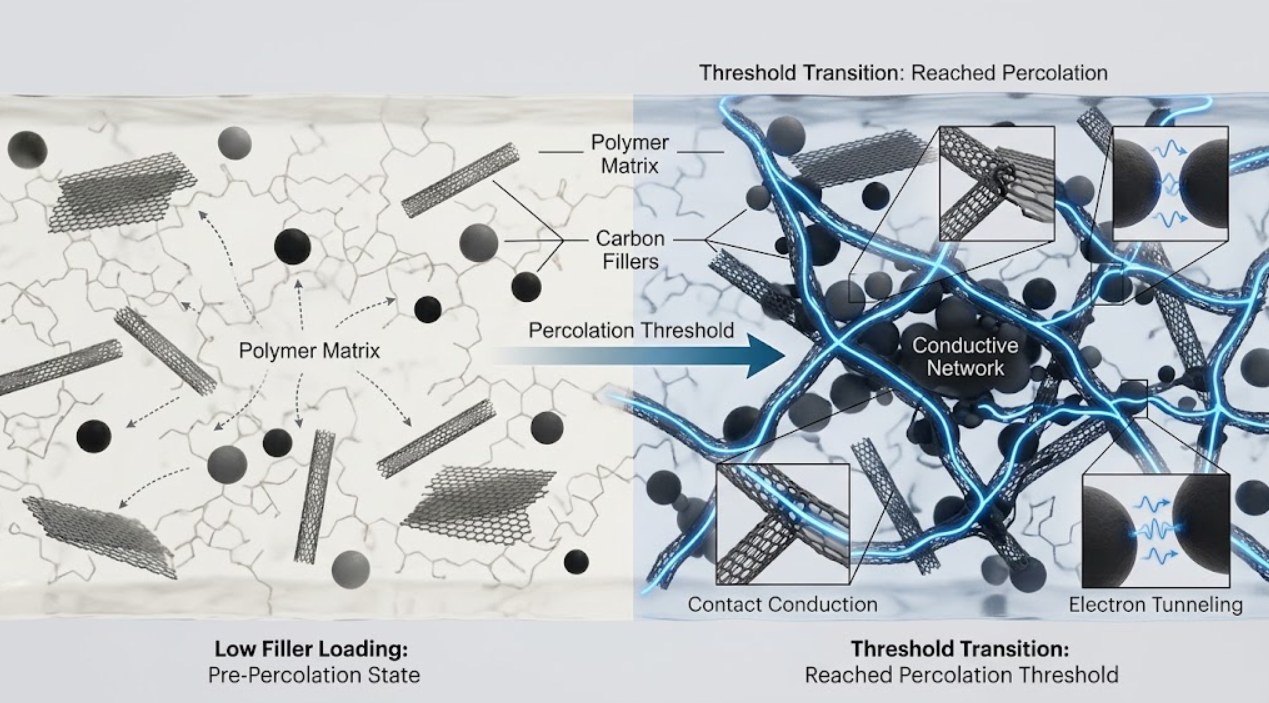

这就涉及一个非常重要的概念：导电渗流阈值。当碳材料添加量较低时，颗粒彼此分散但没有形成连续通路，材料整体仍可能表现为绝缘或高电阻状态。随着添加量增加，碳颗粒、片层或管状结构逐渐相互连接，当达到某一临界含量后，电子可以沿着连续网络传输，材料电阻会明显下降，这个临界点就是渗流阈值。
导电网络构建取决于分散、结构与加工
在实际应用中，碳材料的导电效果不仅取决于自身结构，还受到分散状态、粒径、比表面积、结构度、表面化学、添加量和加工工艺的影响。
例如，高结构炭黑由于颗粒聚集体发达，更容易形成导电网络；碳纳米管具有较高长径比，可以在较低添加量下搭建导电路径；石墨烯片层如果分散良好，也能有效改善导电性。但如果材料严重团聚，虽然局部导电性很强，整体体系反而可能导电不均匀。
因此，在塑料、橡胶、涂料和复合材料中使用碳材料时，真正需要关注的是“导电网络的构建”。理想状态下，碳材料应在基体中均匀分散，同时颗粒或片层之间保持适当接触或近距离隧穿，使电子能够连续迁移。过度分散、过度团聚或界面相容性不足，都可能影响最终导电性能。
应用场景与配方平衡

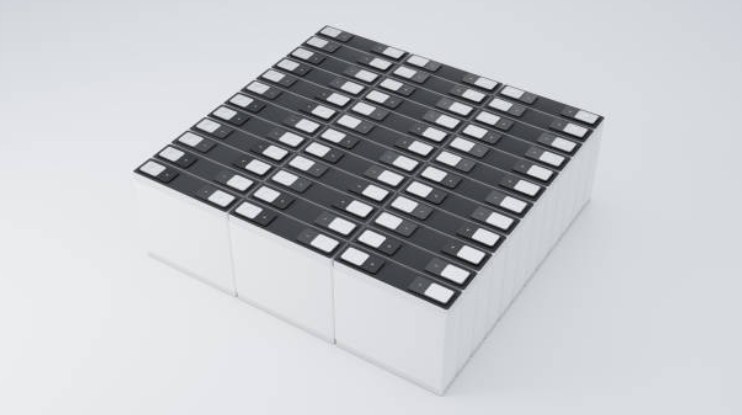

碳材料的导电应用非常广泛。在高分子材料中，它可以用于抗静电、导电塑料、电磁屏蔽、导电橡胶、导电涂料和传感器材料；在能源领域，可用于电池导电剂、超级电容器电极和燃料电池组件；在电子领域，则可用于柔性导电膜、印刷电子和热管理复合材料。
需要注意的是，碳材料导电也可能带来副作用。比如颜色通常较深，可能影响制品外观；高添加量可能提高体系粘度、降低加工流动性；强导电网络可能影响绝缘性能；碳纳米管和石墨烯等高比表面积材料还需要重点解决分散和安全处理问题。
因此，导电碳材料的选择并不是简单地比较“谁导电性更高”，而是要结合目标电阻、颜色要求、加工方式、力学性能和成本进行综合设计。
结语：从导电填料到可设计功能材料
总体来看，碳材料之所以能够导电，根本原因在于其 sp² 共轭结构中存在可迁移的离域 π 电子；而在复合材料中能否实现有效导电，则取决于这些碳结构能否形成连续、稳定、均匀的导电网络。
理解这一点，才能真正把碳材料从“导电填料”用成“可设计的功能材料”。
