导语
窗膜、透明板材、采光顶和部分电子封装，希望光线能够进入，又不希望过多热辐射随之进入。“透明隔热”由此成为材料行业经常使用的说法。它听起来像一个单一性能，实际至少包含可见光透过、雾度、颜色、近红外响应以及最终热环境变化等多个维度。
把这些指标拆开，是正确评价透明热管理材料的第一步。
可见光透过率高，不等于看起来一定通透
透明塑料和薄膜的外观同时受到透过与散射影响。ASTM D1003将透明塑料的雾度和光透过率作为不同的测量对象。一个样品即使总透光量不低，如果颗粒团聚、界面折射率差异或表面缺陷造成较强散射，视觉上仍可能发白、发雾。透明聚合物纳米复合材料研究表明，颗粒尺寸、聚集状态、填料含量、基体与颗粒的折射率匹配、制品厚度及加工过程都会影响光学表现。由此可见，单独展示粉体粒径或粉体光谱，不能替代成品的透明度评价；不同厚度样品之间的透过率和雾度，也不宜直接横向比较。
“隔热”需要说明拦截的是哪部分能量

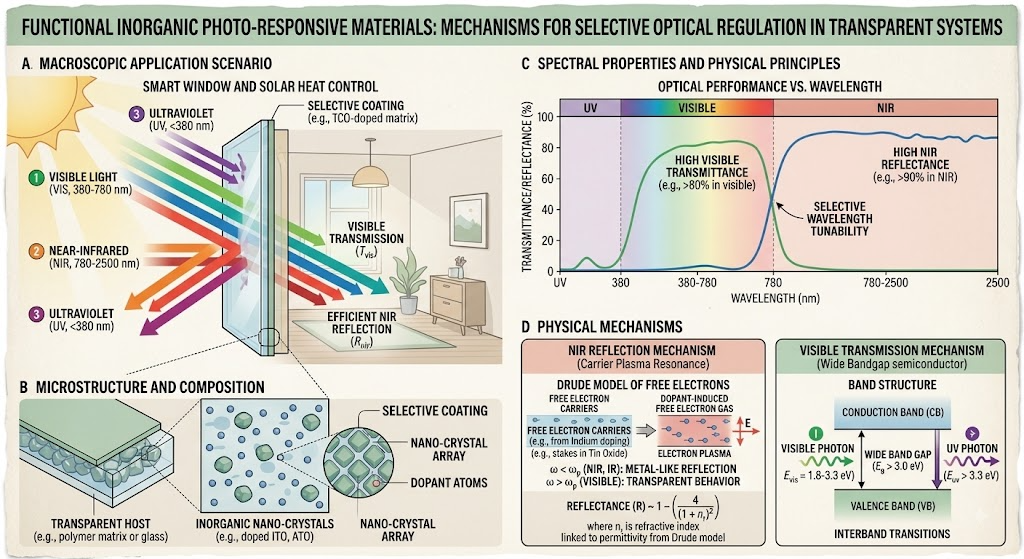

太阳辐射包含紫外、可见和近红外等不同波段。对透明材料而言，常见的研究思路是在保持一定可见光透过的同时，增强对近红外辐射的吸收或反射。氧化锡锑、钨青铜、稀土六硼化物等材料，均有相关公开研究。
这些研究说明了材料选择性调控光谱的可能性，却不能被简化成“加入某种粉体就一定降温”。首先，不同材料的吸收和反射机制不同；其次，近红外吸收并不等同于能量消失，被吸收的能量会转化为热量，材料自身的散热路径会影响使用效果。最终温度还受到太阳辐照、空气流动、环境温度、测试结构、背板、时间和测点位置影响。
因此，严谨的热管理评价应同时提供光谱透过或反射数据、可见光指标和明确边界条件下的温升测试。只用红外灯照射后的一组温差，适合做配方筛选，却不足以单独证明复杂实际环境中的节能效果。
颜色变化，是不能被“透明”二字掩盖的指标
无机功能粉体进入透明树脂后，可能改变制品的综合色相。添加量提高通常会增强目标波段响应，但也可能加深底色、降低可见光透过或增加雾度；如果分散不良，局部色点和光学不均匀还会放大。
实际项目中，透明热管理并不存在脱离应用的最佳值。建筑窗材、汽车部件、农业膜材与电子器件，对可见光透过、综合色调、耐候、厚度和温度管理的要求并不相同。合适的方案，是在目标应用允许的外观和加工窗口内，寻找光谱响应与综合性能的平衡，而不是追求某一个参数的最大值。
从粉体光谱到成品效果，需要一条可重复的验证链
一套有解释力的实验，通常从统一树脂牌号、样品厚度和成型工艺开始。研发人员设置空白对照与添加量梯度，记录粉体预处理、分散方式、双螺杆温度与转速，再对样品进行可见光透过率、雾度、颜色和紫外—可见—近红外光谱评价。若目标涉及温升或节能，还需在可重复的装置和边界条件下开展热学测试。
耐久性同样重要。颗粒沉降、涂层附着、湿热、紫外老化和表面磨损，都可能使初始光学数据发生变化。面向实际应用的结论，应回答样品在使用一段时间后还能保留多少性能。
湖南晶一奥思科技有限公司围绕近红外调控材料的应用开发，建设了从核心粉体、预混、熔融共混造粒，到注塑制板与薄膜样品评价的实验条件。通过桌面分光测色、光谱检测及必要的第三方测试，团队把“粉体具有什么本征响应”与“它进入指定载体后产生什么成品效果”分开记录。
透明与隔热可以兼顾，但从来不是没有条件的兼得。树脂、粉体、分散、厚度、加工和评价方法共同限定了结果。把这些条件写进实验，才能把一句好听的材料概念，变成可以复核的工程方案。
