行业科创

导语：与热胀冷缩相反的材料行为

大多数材料在升温时会膨胀，降温时会收缩，这是人们最熟悉的热胀冷缩现象。但在功能材料领域，有一类材料表现出相反的行为：温度升高时体积或晶格尺寸反而减小，这类材料被称为负热膨胀材料，英文为 Negative Thermal Expansion Materials，简称 NTE 材料。

负热膨胀材料的价值，并不是单独作为结构材料使用，而是作为功能填料加入树脂、陶瓷、金属、玻璃、胶黏剂或涂层体系中，用它的“受热收缩”去抵消基体材料的“受热膨胀”，从而降低复合体系整体热膨胀系数，改善尺寸漂移、翘曲、开裂和界面热应力问题。

从应用逻辑上看，负热膨胀材料解决的是材料之间的 CTE 不匹配。CTE 是热膨胀系数，表示材料温度变化时尺寸变化的程度。在电子封装、光学器件、精密胶黏剂、陶瓷/金属复合材料和功能涂层中，不同材料往往被组合在一起。

如果它们的热膨胀系数差异较大，升温或降温时各部分变形不同步，就会在界面产生热应力，进一步导致翘曲、开裂、脱粘、疲劳失效或尺寸精度下降。

负热膨胀材料的作用，正是通过调控复合体系的整体膨胀行为，减小这种热失配风险。可以简单理解为：正热膨胀基体 + 负热膨胀填料，带来复合材料整体 CTE 降低、热应力减小和尺寸稳定性提高。

负热膨胀现象的微观来源，通常与晶体结构中的特殊振动模式、框架结构转动、相变行为或磁电耦合效应有关。其中，最典型的一类是框架型负热膨胀材料。

例如某些钨酸盐、钼酸盐和磷酸盐材料具有由金属氧多面体连接形成的开放框架结构。当温度升高时，原子热振动增强，但这种振动并不一定推动晶格向外膨胀，反而可能引发多面体的协同转动、倾斜或横向振动，使晶格主尺度收缩。

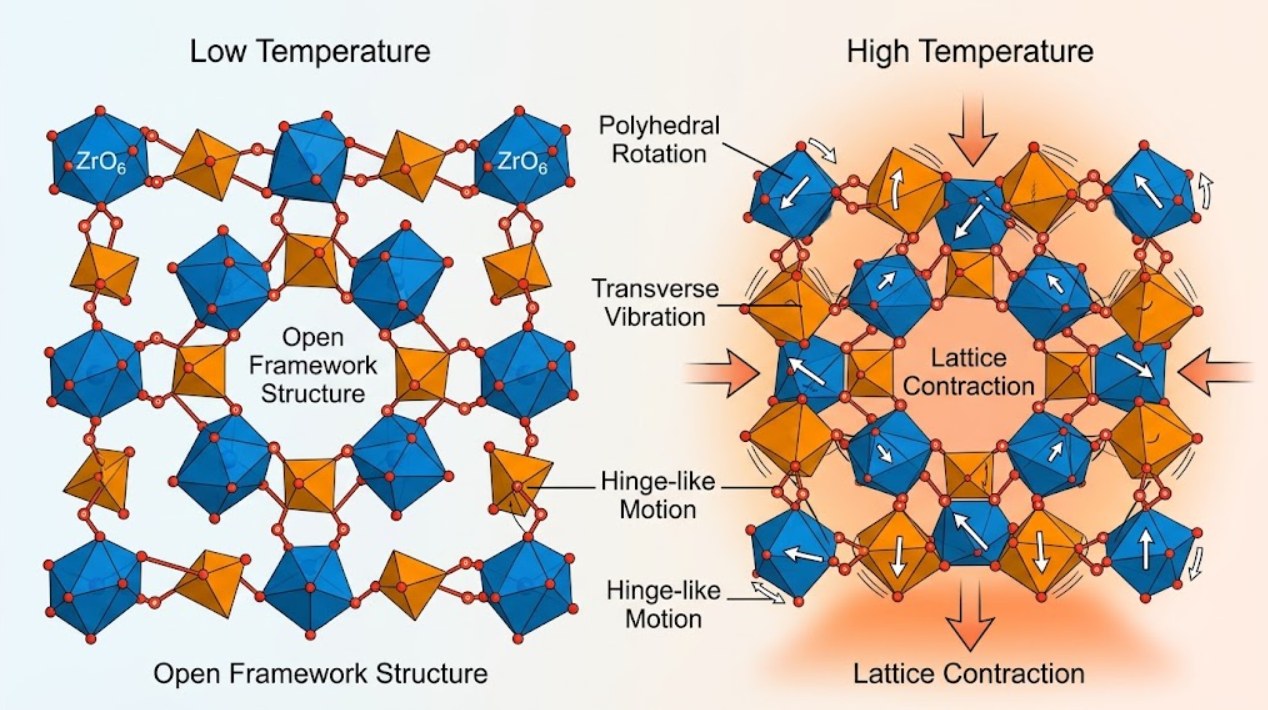

这类机制可以形象地理解为“铰链效应”。晶体中的金属氧多面体类似一个个刚性单元，它们之间通过氧原子连接。当温度升高时，这些单元发生角度变化，虽然每个局部键长可能变化不大，但整体框架结构会像折叠铰链一样向内收缩，最终表现为宏观上的负热膨胀。

另一类负热膨胀材料依赖相变机制。某些材料在特定温区内会发生晶体结构、电子态、磁有序或电荷状态变化。相变前后材料体积存在明显差异，当升温诱导材料从较大体积相转变为较小体积相时，就会出现强烈的负热膨胀行为。

这类材料往往负膨胀幅度大，但应用时需要重点关注相变温区、循环稳定性和相变滞后。

还有一些材料的负热膨胀与磁性、铁电性或电荷转移有关。温度变化会改变材料内部的磁有序、电子结构或局域键合状态，从而引发晶格体积变化。这类材料通常具有较强的功能耦合特征，除了热膨胀调控外，还可能同时涉及介电、电学、磁学或传感应用。不过，它们的工程应用往往对温区和稳定性要求更高。

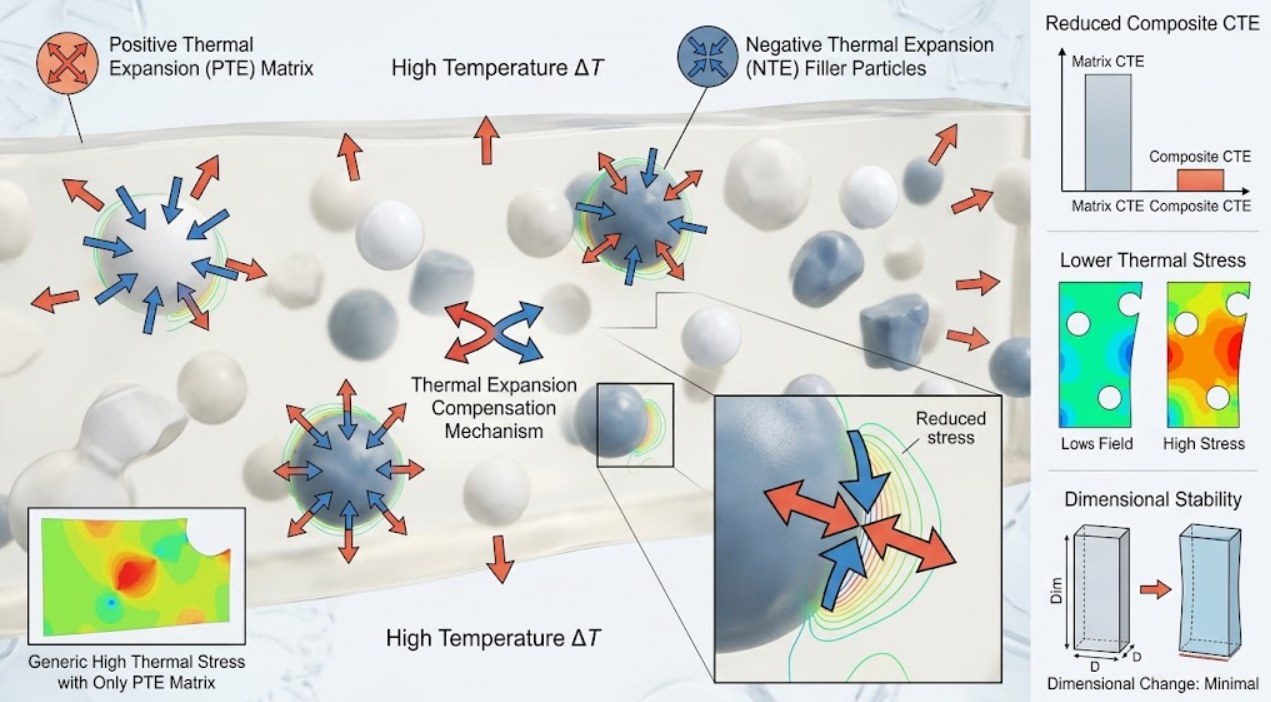

在复合材料中，负热膨胀材料并不是简单地“加进去就一定有效”。最终效果取决于几个关键因素：第一是填料本身的负热膨胀系数和有效温区；第二是填料添加量；第三是填料粒径、分散状态和界面结合；第四是基体材料的 CTE、模量和固化行为；第五是加工过程是否会破坏负热膨胀相。

例如，在环氧树脂、聚酰亚胺、硅橡胶或功能涂料中加入负热膨胀粉体，可以降低固化后复合体系的热膨胀系数。但如果粉体团聚严重，局部应力反而可能增加；如果界面结合不好，热循环过程中可能出现微裂纹或脱粘；如果添加量过高，体系粘度上升、加工困难、力学性能下降，也会限制实际应用。

因此，负热膨胀材料的应用设计通常需要做梯度评估。常见方法是从低添加量到高添加量逐步筛选，比较复合体系的 CTE、粘度、机械强度、附着力、热循环稳定性和耐湿热性能。

对于电子封装或精密器件，还需要进一步关注介电性能、离子杂质、吸湿性和长期可靠性。

从应用场景来看，负热膨胀材料特别适合用于对尺寸稳定性要求较高的体系。例如，在电子封装材料中，它可以降低封装料与芯片、基板之间的 CTE 失配，减少热循环导致的翘曲和界面疲劳。

在精密胶黏剂中，它可以改善温度变化下的结构位移和粘接应力；在光学和传感器部件中，它有助于降低焦距漂移和尺寸漂移；在陶瓷/金属复合材料和功能涂层中，它可以用于热应力缓冲和热膨胀匹配设计。

需要强调的是，负热膨胀材料不是“耐高温填料”的简单替代品，也不是普通增强填料。它真正的功能是调控热膨胀行为。在产品开发中，判断其价值不能只看粉体本身的指标，更要看它在目标基体中的实际复合效果。只有当填料与基体之间形成良好分散、稳定界面和合适添加比例时，负热膨胀特性才能转化为可用的工程性能。

总体来说，负热膨胀材料的作用机理可以概括为：在微观层面，通过框架结构振动、相变或功能耦合等机制产生受热收缩行为；在宏观层面，通过与正热膨胀基体复合，降低体系整体热膨胀系数；在应用层面，用于改善热循环条件下的尺寸稳定性、界面应力和可靠性。

对于电子封装、精密胶黏剂、光学器件、功能涂层和高稳定复合材料来说，负热膨胀材料是一类具有明确工程价值的热膨胀调控材料。
